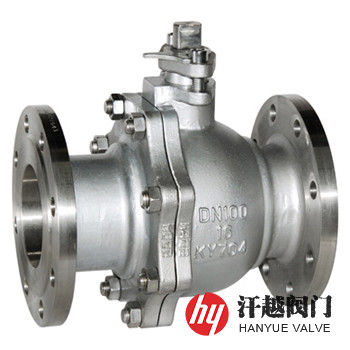

KY704球閥是一種左右閥體、球體、閥桿及金屬閥座等零部件采用00Cr16Ni14Si4或KY704等鑄制或鍛制而成，適合安裝在公稱壓力不大于PN420(Class2500)的管線輸送系統中，用于截斷或接通管路中各種濃度或濃度反復變化的硝酸等介質的浮動球或固定球球閥。該閥所使用的材質屬高硅、高鉻鎳奧氏體耐酸不銹鋼，鋼號00Cr16Ni14Si4，主要適宜在中低溫(≤60℃)濃硝酸(98%HNO3)介質中使用，具有優良的耐蝕性能(腐蝕速率≤0.1mm/年，在耐蝕性能標準范圍內)，同時又能耐稀硝酸腐蝕，其兼有C2鋼(00Cr17Ni15Si4Nb)和C4鋼(00Cr14Ni14Si4)的某些優點。本產品的使用時間比C4鋼球閥提高了近一倍，具有耐蝕性能好、開關迅速、流體阻力小、密封性好、結構緊湊和易于實現遠距離控制等優點，因此，被廣泛應用于化學、化工、紡織、輕工、制藥等行業領域。
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | KY704 | 00Cr16Ni14Si4 | C4鋼 | 00Cr14Ni14Si4 |
| 2 | 左 閥 體 | KY704 | 00Cr16Ni14Si4 | C4鋼 | 00Cr14Ni14Si4 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、KY704+HF | |||
| 4 | 球 體 | KY704 | 00Cr16Ni14Si4 | C4鋼 | 00Cr14Ni14Si4 |
| 5 | 閥 桿 | KY704 | 00Cr16Ni14Si4 | C4鋼 | 00Cr14Ni14Si4 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 螺 柱 | 316 | 316 | 316 | 316 |
| 8 | 螺 母 | 316 | 316 | 316 | 316 |
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | |||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | |||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | |||
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
| 20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
| 25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
| 32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
| 50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥外形尺寸，如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
本廠還生產KY704固定球球閥、KY704三通球閥、KY704保溫球閥、KY704偏心半球閥和V型球閥等。如你需訂購我廠不銹鋼球閥產品，咨詢時請說明結構形式、規格型號、閥體和內件材質、使用介質、工作溫度及端部連接型式等。
